Графический редактор P-CAD Schematic
Автоматическая перенумерация позиционных обозначений компонентов

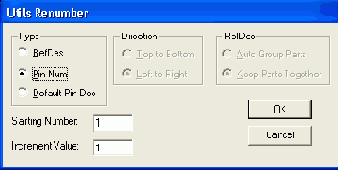

Рисунок 3.28. Автоматическая перенумерация позиционных обозначений компонентов
Опция Auto Group Parts минимизирует число компонентов, т. е. использует максимальное число секций компонента, содержащихся в нем. Опция Кеер Parts Together перенумеровывает компоненты, однако оставляет то число секций, которое ввел пользователь при размещении компонентов.
В окне Starting Number вносится начальное значение позиционного обозначения, а в окно Increment Value — величина приращения при перенумерации.
После установки всех значений нажмите ОК. Произойдет автоматическая перенумерация компонентов.
