Графический редактор P-CAD Schematic



Окно настройки вида и шага сетки рабочей области

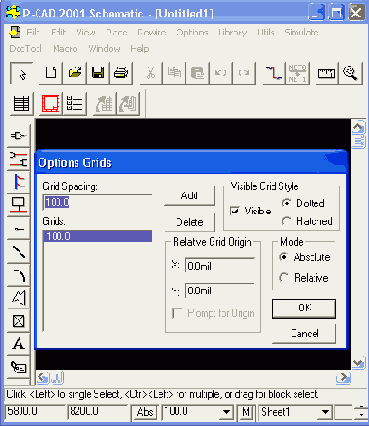

Рисунок 3.2. Окно настройки вида и шага сетки рабочей области


Размер шага сетки записывается в окне Grid Spacing и добавляется в список сеток Grids при нажатии кнопки Add. В области окна Visible Grid Style устанавливается вид сетки Dotted (точечная) или Hatched (линейная) и разрешение отображения (активный флажок Visible) сетки на экране.

В области окна Mode устанавливается начало отсчета координат: Absolute (абсолютная - в левом нижнем углу) или Relative (относительная — активизируется флажок Prompt for Origin), и после закрытия диалогового окна курсором указывается новая точка отсчета относительных координат.

Цвета различных объектов, стили рисования шин и ряд других параметров устанавливаются в меню Options/Display. Диалоговое окно указанного меню изображено на Рисунок 3.3.
