Графический редактор печатных плат P-CAD PCB




Меню для редактирования компонента

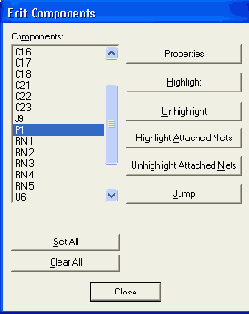

Рисунок 4.19. Меню для редактирования компонента

В окне Components представлен весь список компонентов проекта. Можно выделить на экране цветом собственно компонент (кнопка Hightlight), а также все цепи, подходящие к нему (кнопка Hightlight Attached Nets). Можно отменить выделение цветом компонента (кнопка Unhightlight) и цепей, подходящих к компоненту (кнопка Unhightlight Attached Nets). После нажатия на кнопку Jump можно перейти на схеме к выделенному компоненту. И наконец, можно приступить к редактированию компонента после нажатия на кнопку Properties.

Команда Utils/Force Update позволяет заменить в проекте указанные пользователем компоненты на однотипные другие библиотечные компоненты (Рисунок 4.20).

В списке Components перечислены типы всех компонентов, используемых в проекте. Заменяемые компоненты можно выделить стандартным способом. Флажок Maintain Rotation сохраняет углы поворота компонентов. В области Attribute and Pin Label Handling устанавливаются следующие опции:
