Меню команды загрузки файла соединений

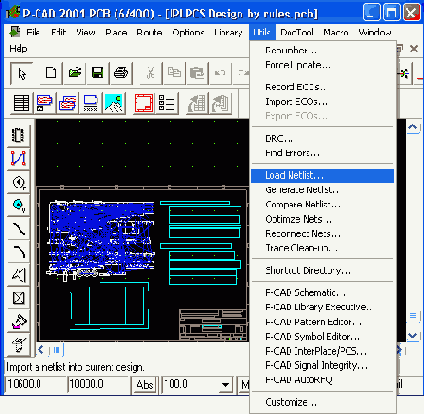

Рисунок 4.13. Меню команды загрузки файла соединений

Если выбран последний формат, то становится доступной область Attribute Handling, в которой задается режим обработки атрибутов:

  • Merge Attributes (Favor Netlist) - объединение атрибутов списка цепей с текущими атрибутами цепей проекта; приоритет за атрибутами списка цепей;
  • Merge Attributes (Favor Design) - объединение атрибутов списка цепей с текущими атрибутами цепей проекта; приоритет за атрибутами цепей проекта;
  • Replace Existing Attributes — замена текущих атрибутов проекта на атрибуты списка цепей;
  • Ignore Netlist Attributes - игнорирование атрибутов списка цепей;
  • Флажок Optimize Nets — включает режим оптимизации длин соединений путем «перестановки» логически эквивалентных вентилей и контактов. Если этот режим выключен, то связи проводятся в том порядке, в котором они записаны в списке соединений. Флажок рекомендуется включить после упорядочивания размещения компонентов вручную или по команде Utils/Optimize Nets;
  • Флажок Reconnect Cooper — разрешает подключать к цепям схемы имеющиеся на плате участки металлизации. Если этот режим выключен, то имеющиеся на плате экраны рассматриваются как свободные области;
  • Флажок Check for Cooper Sharing - включает режим проверки наличия ошибок на плате с предварительно размещенными компонентами и частью предварительно проведенных соединений. В результате часть электрических соединений считается уже от-трассированной или подлежит дотрассировке.
  • Флажок Create Pseudo Pattern - допускает загрузку списка соединений, содержащего ссылки на компоненты, не имеющие подсоединенных корпусов (см. главу 2 «Создание компонентов и менеджер библиотек проекта»).

Если списки цепей выполнены в формате P-CAD ASCII, то возможны два варианта настройки атрибутов цепей. Настройка классов цепей производится в области Net Class and Rules Handling:

  • Replace Existing Net Classes — замена существующих классов цепей проекта классами цепей из списка цепей;
  • Ignore Netlist Net Classes - игнорировать существующие классы цепей.

Если выбран формат Master Designer ALT, то становится доступным флажок Xreference File, активизирующий кнопку Xref Filename для определения многолистового ALT-файла.

Как правило, схема упаковывается на печатную плату, на которой предварительно размещены разъемы и другие фиксированные компоненты (после выделения соответствующих компонентов в диалоговом окне Properties устанавливается флажок Fixed) и проложены некоторые цепи.

После загрузки команды Utils/Load Netlist выводится сообщение (Рисунок 4.14) о необходимости соблюдать следующие ограничения:

  • компоненты с совпадающими на плате и схеме позиционными обозначениями (RefDes) должны иметь одинаковый тип корпуса (Туре). В противном случае упаковка схемы не производится;
  • все компоненты, установленные на плату перед упаковкой, но не входящие в список соединений, будут сохранены;
  • на печатную плату переносятся все компоненты из списка соединений, которые предварительно не были установлены на плату;
  • предварительно проложенные электрические связи, но отсутствующие в списке соединений, будут удалены (обновляется вся информация об электрических цепях). Однако все предварительно проложенные проводники, присутствующие в списке соединений, будут сохранены;
