Окно указаний отчетов проекта

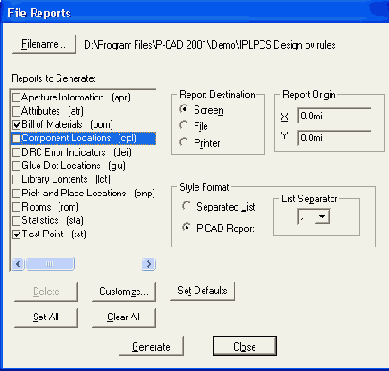

Рисунок 4.40. Окно указаний отчетов проекта

  • Library Contens — каталог всех открытых библиотек проекта;
  • Pick and Place Location - список слоев и координат точек позиционирования выводов Pick and Place всех корпусов проекта для оборудования автоматического монтажа;
  • Rooms - список выделенных на плате «комнат», их расположение на соответствующем слое, имена компонентов, расположенных в соответствующей «комнате» и т. п.;
  • Statistics - статистическая информация о печатной плате текущего проекта.

Расширения формируемых текстовых отчетов указаны после имени отчета в скобках. После выделения имени отчета и нажатии на кнопку Customize можно настроить содержание выделенного отчета.

Создание отчетов начинается после выбора списка нужных отчетов и нажатия'«а кнопку Generate. Отчеты можно вывести на экран (Screen), в файл (File) или на печать (Printer).

Ниже, в табл. 4.1, указаны команды графического редактора P-CAD РСВ, а затем приводятся сообщения об ошибках, возникающих при работе с редактором.
