Установка глобальных зазоров проекта

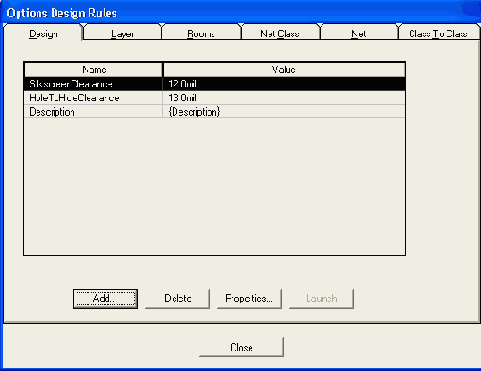

Рисунок 4.11. Установка глобальных зазоров проекта
Для определения зазоров между различными объектами в конкретных слоях печатной платы используется закладка Layer команды Options/Design Rules (Рисунок 4.12).
Для установки зазора на соответствующем слое платы вначале выделяется строка с именем слоя, а затем в столбцах Pad to Pad (контактная площадка — контактная площадка), Pad to Line (контактная площадка — проводник), Line to Line (проводник - проводник), Pad to Via (контактная площадка — переходное отверстие), Line to Via (проводник — переходное отверстие) и Via to Via (переходное отверстие — переходное отверстие) вписываются нужные числа. После задания чисел нажимается кнопка Update.
Если необходимо ввести дополнительные зазоры для других атрибутов (например, для отступа проводников от края платы -BoardEdgeClearence), то после нажатия кнопки Edit Rules в появившемся окне нажимается кнопка Add, в окне Place Attribute в окне Name выделяется имя нужного атрибута и в окно Value вписывается значение атрибута. Все указанные размеры являются минимально допустимыми.
В диалоговом окне команды Options/Design Rules в закладке Rooms («комната» — участок платы с именем на несигнальных слоях, очерчиваемый по команде Place/Room) для выбранной «комнаты» определяются правила размещения компонентов (например, высота компонентов в выбранной «комнате»).
