Установка правил трассировки

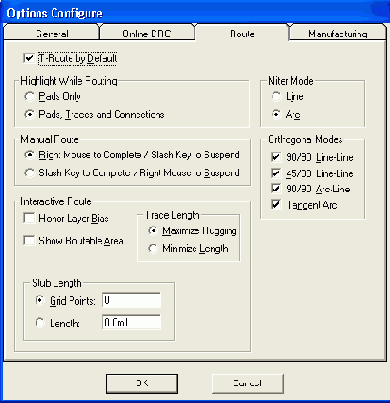

Рисунок 4.3а. Установка правил трассировки
Ручная трассировка определяется областью Manual Route. Если установлен флажок Right Mouse to Complete/Slash Key to Suspend, то для автоматического завершения трассы по кратчайшему пути используется правая кнопка мыши, а для остановки трассы в произвольном месте рабочего поля - клавиша /. Если установлен флажок Slash Key to Complete/Right Mouse Suspend, то для остановки трассировки цепи используется правая кнопка мыши, а для ее автоматического завершения - клавиша /.
Параметры интерактивного размещения устанавливаются в области Interactive Route. Флажок Honor Layer Bias означает разрешение на трассировку в слое в направлении, определенном в окне команды Options/Layers. Как правило, на слое Тор проводники трассируются параллельно длинной стороне платы. Флажок Show Routable Area определяет видимость области трассировки.
В окне Stub Length устанавливается минимальная длина в дискретах сетки (Grid Points) или в единицах длины (Length) для сегмента линии при соединении ее с контактной площадкой.
В области Trace Length задается контроль за длиной проводника трассы. Флажок Maximize Hugging разрешает проводимой цепи выдержать минимальное расстояние до уже проведенных трасс (однако длина трассы и ее конфигурация при этом может быть неоптимальной). Флажок Minimize Length разрешает прокладку трассы минимальной длины с минимумом переходных отверстий.
В закладке Manufacturing (Рисунок 4.3b) устанавливаются технологические ограничения при металлизации контактных площадок.
