Графический редактор печатных плат P-CAD PCB





Закладка Pattern Pads команды Component Properties

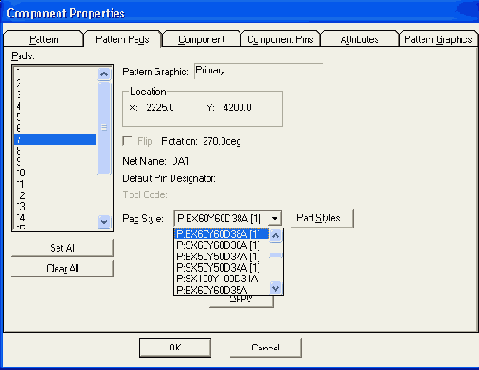

Рисунок 4.18. Закладка Pattern Pads команды Component Properties

В следующей закладке Component приводится справочная информация о выбранном компоненте: имя библиотеки, в которой закодирована информация о посадочном месте компонента, его тип Туре, имя посадочного места Pattern Name, число вентилей в корпусе Number of Gates, текущий номер вентиля Gate Number и т. д.

В закладке Component Pins представлена (но не может редактироваться ) информация о выводах выбранного компонента. Эта информация кодируется и редактируется при создании компонента в редакторе P-CAD Library Executive (см. главу 2 «Создание компонентов и менеджер библиотек проекта»).

В закладке Attributes отображены атрибуты компонента. Для того чтобы изменить существующий атрибут, необходимо нажать кнопку Properties и в окне Value проставить новое значение атрибута. Чтобы добавить новый атрибут, надо нажать кнопку Add и затем в окне Name ввести имя нового атрибута, а в окне Value — значение атрибута. Для удаления атрибута надо выделить строку с именем и значением атрибута, а затем нажать кнопку Delete.

Для поиска компонента по его схемному имени, для проверки его расположения на печатной плате, проверки цепей, подсоединенных к компоненту, используется команда Edit/Components, диалоговое окно которой изображено на Рисунок 4.19.
