Закладка Pattern редактирования компонента

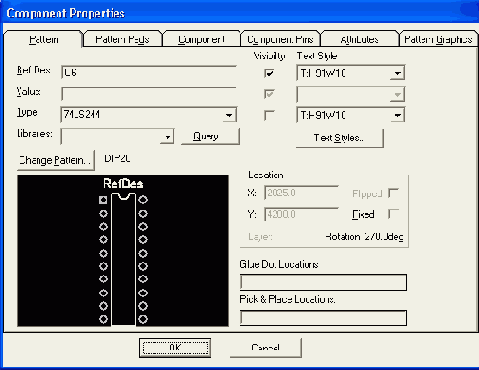

Рисунок 4.17. Закладка Pattern редактирования компонента

После нажатия на кнопку Change Pattern можно изменить посадочное место компонента.

В окнах Location отображаются координаты точки привязки компонента. Флажок Flipped служит индикатором переноса компонента на противоположную сторону платы. В строке Rotation показан угол поворота компонента относительно его базового положения, зафиксированного в библиотеке компонентов. В области Visibility, при включении соответствующих флажков, устанавливается видимость позиционного обозначения, номинала и типа компонента.

При нажатии на кнопку Querry из открытых библиотек можно выбрать компоненты с одинаковыми признаками (столбец Field) для возможной замены выбранного компонента.

На Рисунок 4.18 показана закладка Pattern Pads для редактирования контактных площадок установочного места компонента.

В окне Pads выводится список контактных площадок выбранного компонента. В области Location отображаются координаты контактной площадки, выбранной в окне Pads. В строке Net Name указано имя цепи, подключенной к выбранному контакту. Стиль контактной площадки указан в окне Pad Style, и его можно изменить выбором нужного стиля (из доступных в проекте) в окне Pad Style или после нажатия кнопки Pad Styles. Кнопки Set All и Clear All выделяют или снимают выделение всех контактных площадок. После проведенных изменений каждой контактной площадки нажимается кнопка Apply.
