Окно текущей информации о ходе трассировки

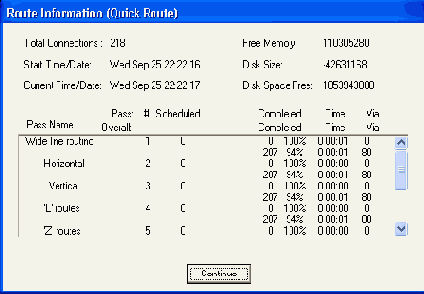

Рисунок 5.4. Окно текущей информации о ходе трассировки
Команда Route/Cancel прекращает процесс трассировки, а пользователь должен сделать выбор — временно прекратить трассировку и запомнить промежуточные результаты (Stop Routing and Save), или прекратить трассировку без сохранения результатов (Cancel Routing and do not save).
После нажатия на кнопку Start процесс разводки цепей визуализируется на экране, а в строке состояний выводятся сообщения о ходе трассировки.
После окончания трассировки в файле-протоколе .LOG формируется информация о результатах выполнения отдельных шагов трассировки и итоговые данные.
Пример такого файла приведен ниже. P-CAD 2000 РСВ Version 15.10.17 Routing Log File
Input file: D:\P-CAD 2000\Demo\Demo1_u.pcb Output file: D:\P-CAD 2000\Demo\RDemo1_u.pcb Strategy file: D:\P-CAD 2000\Demo\Demo1_u.STR
All dimensions are in mils unless stated. (Все размеры даны в mil.)
Routed by: Quick Route (Тип трассировщика.) Start time: 11:46:09 27-May-01 Free memory: 2029727744
